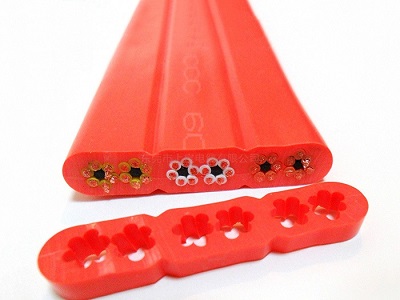

火流線廠家的小編表示，扁平電纜超聲波焊接早期采用人工方法,工人將扁平電纜與接插件對住放于工作臺上,手將之對準焊頭,然后腳踩腳踏開關,焊機低頭焊一點后抬頭,人工再移動扁平電纜與接插件,再腳踩腳踏開關再焊…….這樣一一焊接。這種純手工,除了質量方面出差錯率高外,人的勞動強度相當大,容易疲勞操作。

隨著目前數控設備進入市場,我們對此類工作也有了數控工作臺想法:一次性裝夾,一個按鈕焊機自動完成焊接工作。這樣質量準確率高,又降低人的勞動強度。

1、功能

扁平電纜超聲波自動焊接工作臺主要是用于扁平電纜與接插件之間的自動焊接,并且還可以通過更換夾具的方式來適應扁平電纜與不同接插件之間的焊接,從而達到提高產品生產能力的需求。

2、設備組成與選型

該設備主要包括以下幾個部分:電氣控制部分、軟件部分、伺服電機控制滾珠絲杠傳動等機械部分等。

伺服電機選擇臺達伺服電機ECMA-C30807PS（自帶轉軸編碼器,編碼器精度為1/10000）,功率為0.75KW,額定電流為5.1A,電機轉速為3000r/min;伺服電機驅動器選擇臺達伺服電機驅動器ACS-A0721-AB,具有內部回原點功能。PLC模塊選用高速脈沖輸出型（10HZ～200KHZ）,DVP40EH00T2;7寸觸摸屏選用7寸彩色觸摸屏DOP-B07S211。

3、設備的電氣部分工作原理

3.1伺服驅動系統

由于伺服驅動系統具有良好的速度與位置控制的特點,因此常用于需要精密控制的系統傳動中。伺服驅動器本身接受PLC脈沖指令即脈沖的個數及頻率,分別控制伺服電機旋轉的角度和速度。

伺服位置閉環系統:PLC來的指令脈沖經過電子齒輪輸入到偏差計數器,偏差計數器計算該脈沖個數（作為給定值）,與另一輸入反饋脈沖個數（即伺服電機內部轉軸編碼器輸出的脈沖信號）相比較,通過PID閉環控制原理來控制調節伺服電機的運行,直到輸入脈沖與反饋脈沖個數相同。

3.2回原點

臺達AB系列伺服系統特有內部回原點功能,伺服馬達回零動作規劃均由伺服驅動器參數P1-47設定規劃,PLC不需發送脈沖即可完成,并可以定位于編碼器的Z相脈沖,定位遠比PLC回原點精度高。PLC只需發出回原點觸發信號和等待伺服回原點完成信號,然后將內部脈沖存儲器D1336和D1337清零、復位一些中間狀態,從而結束回原點過程。

3.3程序的主要工作過程分析

同樣自動設備也要達到人工焊接過程:對準首點焊接,走一步焊機再低頭焊接,抬頭后再走一步,再焊…..直到全部焊完。

(1)準確走位是第一要素。

針對1、2、3、4四個工位,分為（1、2）和（3、4）兩組,一組一組工作。火流線生產廠家的小編表示，四個工位初點采用絕對定位編程,每個工位各焊點間走位,采用相對走位編程,它們的相對位移值對應接插件的每一種型號,扁平電纜很多種,基本三種距離值,兩個寬片間距、寬片和窄片間距和其余等寬的窄片等距離。焊機絕對走位到每一工位初始焊點,再就是相對走位到其他焊點。如果一直采用絕對走位,位移值一直累加,容易出錯。不像相對位移值對應接插件的每一種型號,是固定值,簡單明了。那么換型號,只要把相對位移值更換即可,每個工位的絕對位移值基本不變。

自動程序構架:基本從中心點開始運行,分為左啟動和右啟動。左啟動,先到工位1初點,一步一步把工位1焊點焊完,再快速移動到工位2,再一步一步把工位2焊點焊完,最后返回中心點。同樣右啟動,先到工位3初點,一步一步把工位3焊點焊完,再快速移動到工位4,再一步一步把工位4焊點焊完,最后快速返回中心點。工位間的移動速度,參數畫面可人工設定,最高200毫米每秒=200KHZ;工位內焊點間的移動10KHZ,由程序內部指定。

(2)反向串動消除滾珠絲杠間隙誤差。

(3)上電回原點和復位回原點都為消除累計誤差。

(4)保證焊接質量和安全因素更重要。

伺服每走到位后均會發出焊接信號,但何時焊接完成,如何得到這樣的信號才是關鍵,準確得到后才能走下一步。焊機低頭不能走位在程序中各處連鎖,以保證焊機焊頭不被打斷,造成安全事故,并且焊機焊頭屬貴重器件。

(5)除了準確性、可靠性、安全性考慮,還有其他一些智能性。

3.4屏軟件與PLC的關系

屏軟件主要是顯示功能,顯示PLC運行的中間狀態。編程方式就是設定畫面。屏軟件與PLC程序緊密結合,相輔相成,許多功能是二者相結合完成的。屏軟件共設計33個畫面,分別有不同的功能。特別是5個參數畫面是最大亮點,PLC必要的間接地址內容值在此完成,它是提供人機交互的平臺,甲方工藝人員利用它可以提高工藝質量,還適應多變性,焊點數可變、焊點間距可變,適應各種型號類別,使該設備功能性最大程度的發揮和使用。另外10個配方參數畫面,為工藝人員提供了參數存儲功能,隨時調用。
